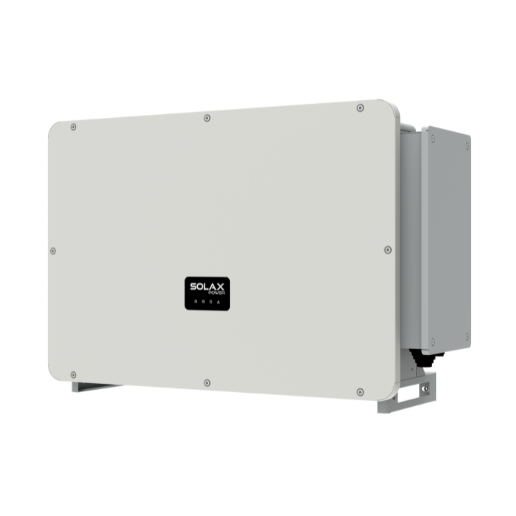

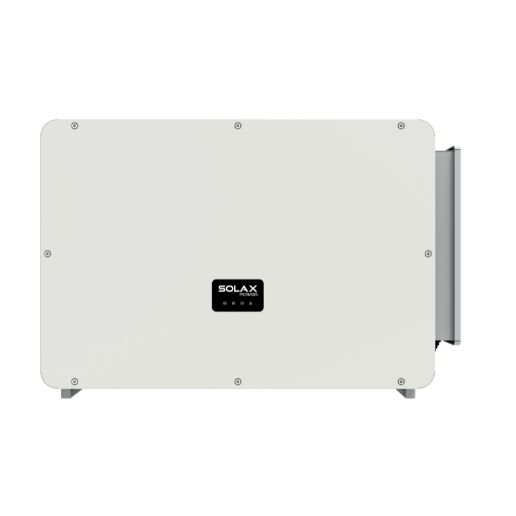

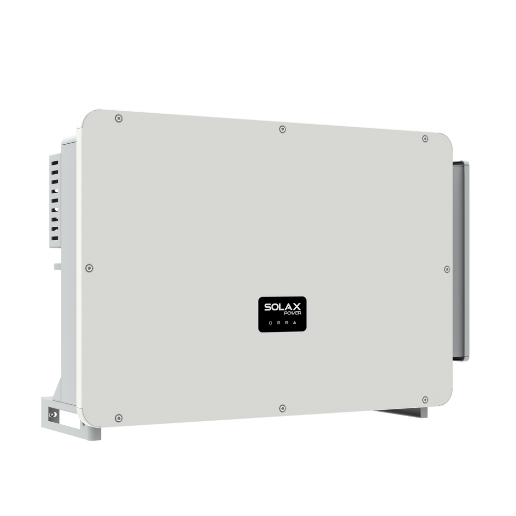

Dreiphasen-Wechselrichter

X3-FORTH

75kW / 80kW / 100kW / 110kW / 120kW / 125kW / 136kW / 150kW

Verfügbar mit 75 kW bis 150 kW bietet die X3-FORTH-Serie einen kompakten, leichtgewichtigen Aufbau mit fortschrittlicher Wärmeableitung—mehr als 5% skleiner und leichter. Die intelligente Luftkühlung verlängert die Lüfterlebensdauer, während die I-U-Kurvendiagnose und die nächtliche Blindleistungskompensation die Effizienz und Stabilität des Systems erhöhen.

Produktvorteil

Einen Wirkungsgrad von 99% erreichend unterstützt der X3-FORTH eine PV-Überdimensionierung von 150% und eine Ausgangsüberlast von 110%. Mit 12 MPPTs, 32A pro Tracker und einem MPPT-Bereich von 180–1000 Vdc bietet er kommerziellen Solarsystemen eine flexible Hochleistungs-Energieerzeugung.

Kontakt
  • Hohe Variabilität

      • Integrierte Exportleistungssteuerungsfunktion

      • Fernkonfiguration und -aktualisierung

      • Anschluss mit Aluminium-AC-Kabel verfügbar

  • Intelligentes Design

      • Blindleistungskompensation bei Nachtbetrieb

      • Intelligente Luftkühlung verlängert Lüfterlebensdauer

      • Wärmeableitung reduziert Systemgewicht & -größe um >5%

      • I-U-Kennlinien-Diagnose

  • Hohe Leistungsfähigkeit

      • Bis zu 99% Wirkungsgrad

      • 32 A pro MPP-Tracker

      • 180~1000V DC MPPT-Spannungsbereich

      • 150% PV-Überdimensionierung, 110% Ausgangsüberlastung

      • Max. 12 MPPTs, 2 strings pro MPP-Tracker

  • Hohe Zuverlässigkeit

      • Schutzart IP66

      • Optionaler AFCI-Schutz

      • Temperaturüberwachung der AC-Anschlüsse

      • Stringstromüberwachung

      • 24-Stunden-Betriebsüberwachung

      • Typ II SPD auf AC- und DC-Seite

Produktparameter

  • X3-FTH-75K
  • X3-FTH-80K
  • X3-FTH-100K
  • X3-FTH-110K
  • X3-FTH-120K
  • X3-FTH-125K
  • X3-FTH-136K-MV
  • X3-FTH-150K-MV
  • X3-FTH-75K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage120 kWp
        MPPT-Spannungsbereich180 ~ 1000 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker9 / 2
        Max. Eingangsstrom pro MPPT32 A


    • AC-AUSGANG
        Nennausgangsleistung75 kW
        AC-Nennspannung

        3 / (N) / PE, 220 / 380 V

        3 / (N) / PE, 230 / 400 V


    • ALLGEMEIN
        SchutzklasseIP66
        Dimensions (W /H / D)

        985 × 660 × 327.5 mm

        Nettogewicht83 kg


  • X3-FTH-80K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage120 kWp
        MPPT-Spannungsbereich180 ~ 1000 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker9 / 2
        Max. Eingangsstrom pro MPPT32 A


    • AC-AUSGANG
        Nennausgangsleistung80 kW
        AC-Nennspannung

        3 / (N) / PE, 220 / 380 V

        3 / (N) / PE, 230 / 400 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        985 × 660 × 327.5 mm

        Nettogewicht83 kg


  • X3-FTH-100K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage150 kWp
        MPPT voltage range180 ~ 1000 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker

        9 / 2

        12 / 2

        Max. Eingangsstrom pro MPPT32 A


    • AC-AUSGANG
        Nennausgangsleistung80 kW
        AC-Nennspannung

        3 / (N) / PE, 220 / 380 V

         3 / (N) / PE, 230 / 400 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        985 × 660 × 327.5 mm

        Nettogewicht83 kg


  • X3-FTH-110K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage165 kWp
        MPPT-Spannungsbereich180 ~ 1000 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker

        9 / 2

        12 / 2

        Max. Eingangsstrom pro MPPT32 A


    • AC-AUSGANG
        Nennausgangsleistung110 kW
        AC-Nennspannung

        3 / (N) / PE, 220 / 380 V

        3 / (N) / PE, 230 / 400 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        985 × 660 × 327.5 mm

        Nettogewicht83 kg


  • X3-FTH-120K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage180 kWp
        MPPT-Spannungsbereich180 ~ 1000 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker12 / 2
        Max. Eingangsstrom pro MPPT32 A


    • AC-AUSGANG
        Nennausgangsleistung120 kW
        AC-Nennspannung

        3 / (N) / PE, 220 / 380 V

        3 / (N) / PE, 230 / 400 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        985 × 660 × 327.5 mm

        Nettogewicht87 kg


  • X3-FTH-125K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage180 kWp
        MPPT-Spannungsbereich180 ~ 1000 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker12 / 2
        Max. Eingangsstrom pro MPPT32 A


    • AC-AUSGANG
        Nennausgangsleistung125 kW
        AC-Nennspannung3 / (N) / PE, 220 / 380 V 3 / (N) / PE, 230 / 400 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        985 × 660 × 327.5 mm

        Nettogewicht87 kg


  • X3-FTH-136K-MV
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage204 kWp
        MPPT-Spannungsbereich180 ~ 1000 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker12 / 2
        Max. Eingangsstrom pro MPPT32 A


    • AC-AUSGANG
        Nennausgangsleistung136 kW
        AC-Nennspannung3/PE, 500/540 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        985 × 660 × 327.5 mm

        Nettogewicht87 kg


  • X3-FTH-150K-MV
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage225 kWp
        MPPT-Spannungsbereich180 ~ 1000 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker12 / 2
        Max. Eingangsstrom pro MPPT32 A


    • AC-AUSGANG
        Nennausgangsleistung150 kW
        AC-Nennspannung3/PE, 500/540 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        985 × 660 × 327.5 mm

        Nettogewicht87 kg
