Intelligente Verwaltung

Stromzähler

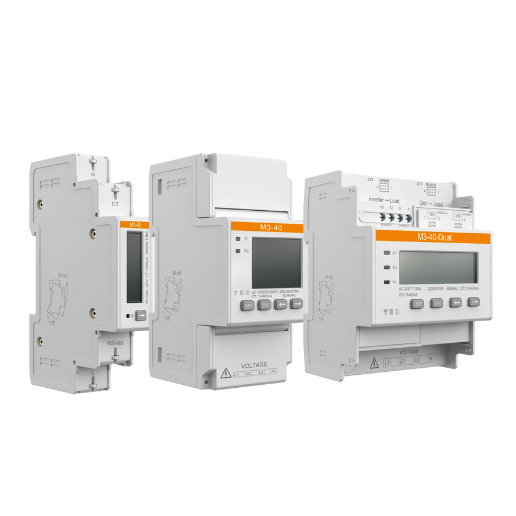

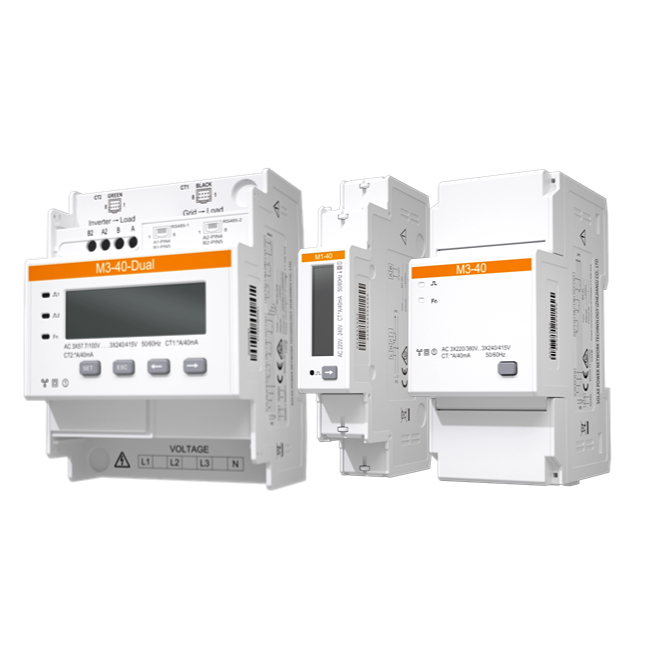

M1-40/M3-40/M3-40-Dual

Die Zählerserie von SolaX - einschließlich M1-40, M3-40 und M3-40-Dual - ist für die einfache Integration in private und gewerbliche Energiesysteme entworfen worden. Mit Unterstützung für die 1-Phasen und 3-Phasen-Verkabelung (3P3W/3P4W) und Spannungskompatibilität von 220 V auf 415 V bieten diese Zähler eine flexible Plug-and-Play-CT-Lösung.

Produktvorteil

Zähler von SolaX bieten durch die SolaXCloud fortschrittliche Fernkonfiguration, intelligente Phasen und CT-Richtungsanpassung sowie eine schnelle Aktualisierungsrate von 50 ms für eine hochpräzise Datenerfassung. Die elektrische Isolierung zwischen starken und schwachen Strompfaden stellen die maximale Sicherheit sicher.

      • Plug-and-Play-CT-Lösung für  einfache Installation

      • 50 ms Bildwiederholfrequenz für  präzisere und schnellere Steuerung

      • Intelligente Phasenfolge- und CT-Richtungsanpassung, automatische Lösung von Installationsprobleme

      • Unterstützt Fernkonfiguration über die SolaXCloud-APP

      • Trennt die Ströme für erhöhte Sicherheit

      • Kann gleichzeitig die Leistung aus  dem Netz und von Wechselrichtern von Drittanbietern überwachen* nur vom Zweikreis-Modell unterstützt: M3-40-Dual

Produktparameter

  • M1-40
  • M3-40
  • M3-40-Dual
  • M1-40
    • ELEKTRISCHE SPEZIFIKATIONEN
        Netztyp
        1P2W
        Nennspannung220 V ~ 240 V
        Betriebsspannung100 V~288 V
        Stromstärke
        *A / 40 mA
        Frequenz45 Hz ~ 65 Hz
        Frequenztoleranz0.01 Hz
        Leistungsaufnahme
        < 1.2 W


    • MESSUNG & GENAUIGKEIT
        Empfohlene CT-Spezifikation
        100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA
        Messgenauigkeitsklasse

        Spannung und Strom: Klasse 0.5 Wirkleistung: Klasse 1 Blindleistung: Klasse 2

        Auflösungsbedingung
        Wirkleistung: 0.1 W Frequenz: 0.001 Hz


    • UMWELTANPASSUNGSFÄHIGKEIT
        Betriebstemperatur
        -40°C~70°C
        Betriebsluftfeuchtigkeit≤ 95% RH (nicht kondensierend)
        Betriebshöhe
        < 4000 m


    • MECHANIK & INSTALLATION
        Schutzklasse
        18 mm × 100 mm × 65.5 mm
        SchutzgradIP20


  • M3-40
    • ELEKTRISCHE SPEZIFIKATIONEN
        Netztyp
        3P3W / 3P4W
        Nennspannung3 × 220 / 380 V ~ 3 × 240 / 415 V
        Betriebsspannung100 V ~ 280 V
        Stromstärke
        *A / 40 mA
        Frequenz45 Hz ~ 65 Hz
        Frequenztoleranz0.01 Hz
        Leistungsaufnahme
        < 1.5 W


    • MESSUNG & GENAUIGKEIT
        Empfohlene CT-Spezifikation
        100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA
        Messgenauigkeitsklasse

        Spannung und Strom: Klasse 0.5 Wirkleistung: Klasse 1 Blindleistung: Klasse 2

        Auflösungsbedingung
        Wirkleistung: 0.1 W Frequenz: 0.001 Hz


    • UMWELTANPASSUNGSFÄHIGKEIT
        Betriebstemperatur
        -40°C~70°C
        Betriebsluftfeuchtigkeit≤ 95% RH (nicht kondensierend)
        Betriebshöhe
        < 4000 m


    • MECHANIK & INSTALLATION
        Schutzklasse
        45 mm × 100 mm × 65.5 mm
        SchutzgradIP20


  • M3-40-Dual
    • ELEKTRISCHE SPEZIFIKATIONEN
        Netztyp
        3P3W / 3P4W
        Nennspannung3 × 57.7 / 100 V ~ 3 × 240 / 415 V
        Betriebsspannung50 V ~ 480 V
        Stromstärke
        *A / 40 mA
        Frequenz45 Hz ~ 65 Hz
        Frequenztoleranz0.01 Hz
        Leistungsaufnahme
        < 1.2 W


    • MESSUNG & GENAUIGKEIT
        Empfohlene CT-Spezifikation
        100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA
        Messgenauigkeitsklasse

        Spannung und Strom: Klasse 0.5 Wirkleistung: Klasse 1 Blindleistung: Klasse 2

        Auflösungsbedingung
        Wirkleistung: 0.1 W Frequenz: 0.001 Hz


    • UMWELTANPASSUNGSFÄHIGKEIT
        Betriebstemperatur
        -40°C~70°C
        Betriebsluftfeuchtigkeit≤ 95% RH (nicht kondensierend)
        Betriebshöhe
        < 4000 m


    • MECHANIK & INSTALLATION
        Schutzklasse
        72 mm × 100 mm × 65.5 mm
        SchutzgradIP20
