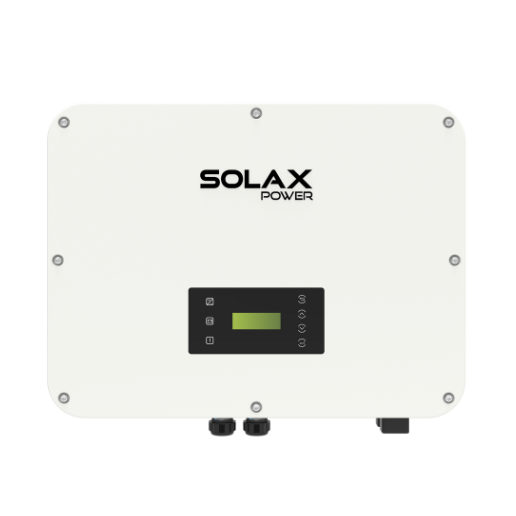

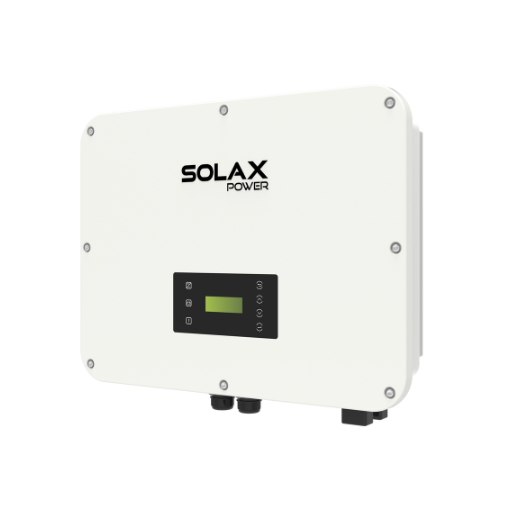

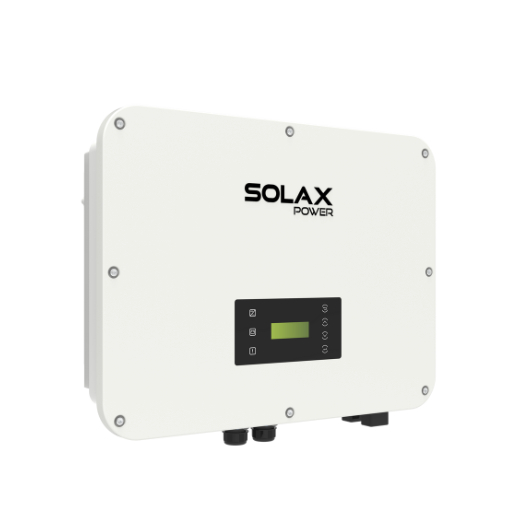

Hybrid-Wechselrichter

X3-ULTRA

15kW / 19.9kW / 20kW / 25kW / 30kW

Der X3-ULTRA bietet unvergleichliche Flexibilität und unterstützt bis zu 10 Einheiten in Parallel für netzgebundene und netzunabhängige Systeme.  Mit seinem 36A PV-Eingang pro MPPT unterstützt er leistungsstarke Solarpaneele. Die fortschrittliche Funktionalität für Mikronetz und Generator erhöht die Anpassungsfähigkeit des Systems und macht es zu einer ausgezeichneten Lösung für Wohnbereiche sowie für kommerzielle und industrielle Installationen.

Produktvorteil

Der X3-ULTRA unterstützt 200% PV-Überdimensionierung für 100% AC-Ausgang und Akkuspeicherung. Mit 2/3 MPPTs stellte er Fehlertoleranz sicher und maximiert die Stromerzeugung. Die Mikronetzfunktion erlaubt den netzunabhängigen Betrieb, dabei PV oder Akkustrom verwendend, um Strangwechselrichter während der Stromausfälle zu betreiben und um die Netzabhängigkeit zu reduzieren.

Kontakt
  • Hohe Zuverlässigkeit

      • Schutzart IP66

      • Typ II SPD auf AC- und DC-Seite

      • Optionaler AFCI-Schutz

  • Flexibel, variabel, skalierbar

      • Max. 10 Wechselrichter im Parallelbetrieb, ON- und OFF-Grid

      • Micro-Grids und Betrieb mit Stromgeneratoren

      • Max. 36A PV-Eingang pro MPPT, optimiert für leistungsstarke Solarmodule

  • Hohe Leistung

      • 200% PV-Überdimensionierung und bis zu 110% AC-Leistung

      • 200% EPS-Überlast für 10s

      • Max. 60A Lade-/Entladestrom

      • Niedrige Anlaufspannung für längeren Betrieb

  • Intelligentes Management

      • Umschaltzeit auf UPS-Ebene für ein einzelnes Gerät <10ms

      • Integriertes Schattenmanagment

      • Intelligentes Lastmanagement (z. B. Wärmepumpe, Wallbox)

      • Reaktionszeit auf Laständerungen innerhalb von 0,3 s

      • VPP-ready mit unterschiedlichen Anbietern und Protokollen (OpenADR, IEEE2030.5, FCAS, API)*

Produktparameter

  • X3-ULT-15K
  • X3-ULT-15KP
  • X3-ULT-19.9K
  • X3-ULT-20K
  • X3-ULT-20KP
  • X3-ULT-25K
  • X3-ULT-30K
  • X3-ULT-15K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage30 kWp
        MPPT-Spannungsbereich160~950 V
        Anzahl der MPP-Tracker / Strings pro MPP-Tracker2 / (2 / 2)
        Max. Eingangsstrom pro MPPT (MPPT1/2/3)36 A / 36 A


    • AC-EINGANG UND -AUSGANG (NETZPARALLELBETRIEB)
        Nennausgangsleistung15000 W(AS4777 14999 W)
        AC-Nennspannung

        3/N/PE,220/380V

        3/N/PE,230/400V





    • EPS-AUSGANG (MIT BATTERIE) OFF-GRID BETRIEB
        EPS-Spitzenausgangsleistung2-fache Nennleistung für maximal 10 s
        Umschaltzeit<10 ms


    • ALLGEMEIN
        Ingress protectionIP66
        Dimensions (W /H / D)696x526x240 mm
        Net Weight47 kg


  • X3-ULT-15KP
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage30 kWp
        MPPT-Spannungsbereich160~950 V
        Anzahl der MPP-Tracker / Strings pro MPP-Tracker3 / (2 / 2 / 2)
        Max. Eingangsstrom pro MPPT (MPPT1/2/3)36 A / 36 A  / 36 A


    • AC-EINGANG UND-AUSGANG (NETZPARALLELBETRIEB)
        Nennausgangsleistung15000 W(AS4777 14999 W)
        AC-Nennspannung

        3/N/PE,220/380V

        3/N/PE,230/400V





    • EPS-AUSGANG (MIT BATTERIE) OFF-GRID BETRIEB
        EPS-Spitzenausgangsleistung2-fache Nennleistung für maximal 10 s
        Umschaltzeit<10 ms


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)696x526x240 mm
        Nettogewicht47 kg


  • X3-ULT-19.9K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage40 kWp
        MPPT-Spannungsbereich160~950 V
        Anzahl der MPP-Tracker / Strings pro MPP-Tracker2 / (2 / 2)
        Max. Eingangsstrom pro MPPT (MPPT1/2/3)36 A / 36 A



    • AC-EINGANG UND-AUSGANG (NETZPARALLELBETRIEB)
        Nennausgangsleistung20000 W
        AC-Nennspannung

        3/N/PE,220/380V

        3/N/PE,230/400V





    • EPS-AUSGANG (MIT BATTERIE) OFF-GRID BETRIEB
        EPS-Spitzenausgangsleistung2-fache Nennleistung für maximal 10 s
        Umschaltzeit<10 ms


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)696x526x240 mm
        Nettogewicht47 kg


  • X3-ULT-20K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage40 kWp
        MPPT-Spannungsbereich160~950 V
        Anzahl der MPP-Tracker / Strings pro MPP-Tracker2 / (2 / 2)
        Max. Eingangsstrom pro MPPT (MPPT1/2/3)36 A / 36 A



    • AC-EINGANG UND-AUSGANG (NETZPARALLELBETRIEB)
        Nennausgangsleistung20000 W
        AC-Nennspannung

        3/N/PE,220/380V

        3/N/PE,230/400V





    • EPS-AUSGANG (MIT BATTERIE) OFF-GRID BETRIEB
        EPS-Spitzenausgangsleistung2-fache Nennleistung für maximal 10 s
        Umschaltzeit<10 ms


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)696x526x240 mm
        Nettogewicht47 kg


  • X3-ULT-20KP
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage40 kWp
        MPPT-Spannungsbereich160~950 V
        Anzahl der MPP-Tracker / Strings pro MPP-Tracker3/ (2 / 2 / 2)
        Max. Eingangsstrom pro MPPT (MPPT1/2/3)36 A / 36 A / 36 A



    • AC-EINGANG UND-AUSGANG (NETZPARALLELBETRIEB)
        Nennausgangsleistung20000 W
        AC-Nennspannung

        3/N/PE,220/380V

        3/N/PE,230/400V





    • EPS-AUSGANG (MIT BATTERIE) OFF-GRID BETRIEB
        EPS-Spitzenausgangsleistung2-fache Nennleistung für maximal 10 s
        Umschaltzeit<10 ms


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)696x526x240 mm
        Nettogewicht47 kg


  • X3-ULT-25K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage50 kWp
        MPPT-Spannungsbereich160~950 V
        Anzahl der MPP-Tracker / Strings pro MPP-Tracker3 / (2 / 2 / 2)
        Max. Eingangsstrom pro MPPT (MPPT1/2/3)36 A / 36 A / 36 A



    • AC-EINGANG UND-AUSGANG (NETZPARALLELBETRIEB)
        Nennausgangsleistung25000 W(VDE4105 24900 W)
        AC-Nennspannung

        3/N/PE,220/380V

        3/N/PE,230/400V





    • EPS-AUSGANG (MIT BATTERIE) OFF-GRID BETRIEB
        EPS-Spitzenausgangsleistung2-fache Nennleistung für maximal 10 s
        Umschaltzeit<10 ms


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)696x526x240 mm
        Nettogewicht47 kg


  • X3-ULT-30K
    • PV-EINGANG
        Max. empfohlene Leistung der PV-Anlage60 kWp
        MPPT-Spannungsbereich160~950 V
        Anzahl der MPP-Tracker / Strings pro MPP-Tracker3 / (2 / 2 / 2)
        Max. Eingangsstrom pro MPPT (MPPT1/2/3)36 A / 36 A / 36 A



    • AC-EINGANG UND-AUSGANG (NETZPARALLELBETRIEB)
        Nennausgangsleistung30000 W (AS4777 29999 W,VDE4105 29900 W)
        AC-Nennspannung

        3/N/PE,220/380V

        3/N/PE,230/400V





    • EPS-AUSGANG (MIT BATTERIE) OFF-GRID BETRIEB
        EPS-Spitzenausgangsleistung2-fache Nennleistung für maximal 10 s
        Umschaltzeit<10 ms


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)696x526x240 mm
        Nettogewicht47 kg
