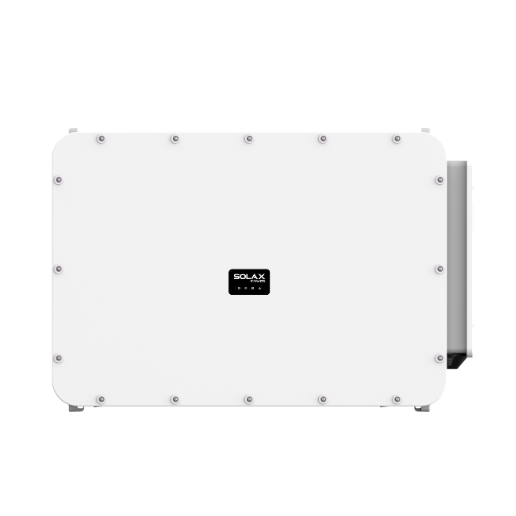

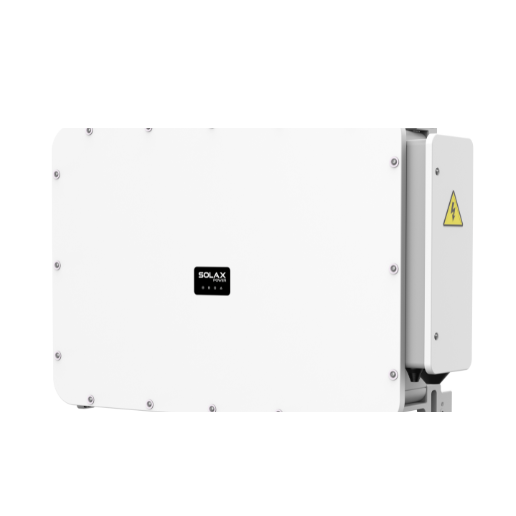

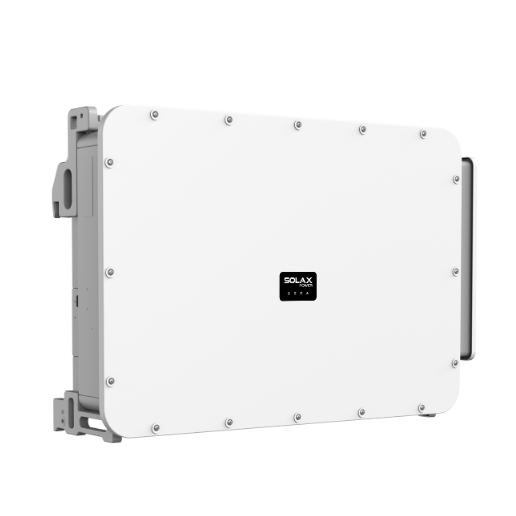

Dreiphasen-Wechselrichter

X3-GRAND HV

300kW / 320kW / 333kW / 350kW

Der netzgebundene Wechselrichter X3-GRAND wurde für neue und nachgerüstete bodenbasierte Projekte mit Solarstromstation entworfen. Entworfen für Haltbarkeit unterstützt dieser Wechselrichter von Verteilergröße den Betrieb bei Höhenlagen von 5000 Metern und wird durch das IP66-eingestufte Gehäuse geschützt. Ein automatischer Auslöseschalter verbessert die Sicherheit in rauen Außenbereichszuständen weiter.

Produktvorteil

Einen Wirkungsgrad von 99% und 6 MPPTs aufweisend, bietet der X3-GRAND HV eine weite MPPT-Spannungsbandbreite (500–1500 Vdc) und eine hohe Eingangskapazität von 75A pro MPPT, was ihn für hochleistende PV-Module ideal macht. Ein selbstreinigendes Luftflusssystem kehrt bei der Inbetriebnahme und Abschaltung automatisch die Lüfterrichtung um, um die Staubansammlung zu reduzieren und die Wartungskosten zu senken.

Kontakt
  • Hohe Variabilität

      • 6 MPPTs, 5 strings pro MPP-Tracker für präzise Leistungsoptimierung

      • Powerline-Kommunikation (PLC)

  • Intelligentes Design

      • I-U-Kennlinien-Diagnose

      • Temperaturüberwachung der AC-Anschlüsse

      • Nächtliche SVG-Spannungsregelungsunterstützung

  • Hohe Leistungsfähigkeit

      • Bis zu 99.03% Wirkungsgrad

      • 500~1500V DC MPPT-Spannungsbereich

      • Max. Modulstrom von bis zu 75A pro MPP

  • Hohe Zuverlässigkeit

      • 24-Stunden-Überwachung

      • AFCI-Unterstützung (optional)

      • Schutzart IP66

      • Wirksamer Anti-PID-Schutz (optional)

      • Optionale SPDs Typ I+II auf der DC-Seite und Typ II auf der AC-Seite

Produktparameter

  • X3-GRD-300K-HV
  • X3-GRD-320K-HV
  • X3-GRD-333K-HV
  • X3-GRD-350K-HV
  • X3-GRD-300K-HV
    • PV-EINGANG
        Max. PV-Eingangsleistung pro MPPT450 kWp
        MPPT-Spannungsbereich500 ~ 1500 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker6 / 5
        Max. Eingangskurzschlussstrom pro MPPT115 A


    • AC-AUSGANG
        Nominalausgangsleistung300 kW
        AC-Nennspannung3 / PE, 800 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        1225 x 825.5 x 369.1 mm

        Nettogewicht< 130 kg
        KühlkonzeptIntelligente Kühlung


  • X3-GRD-320K-HV
    • PV-EINGANG
        Max. PV-Eingangsleistung pro MPPT480 kWp
        MPPT voltage range500 ~ 1500 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker6 / 5
        Max. Eingangskurzschlussstrom pro MPPT115 A


    • AC-AUSGANG
        Nominalausgangsleistung320 kW
        AC-Nennspannung3 / PE, 800 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        1225 x 825.5 x 369.1 mm

        Nettogewicht< 130 kg
        KühlkonzeptIntelligente Kühlung


  • X3-GRD-333K-HV
    • PV-EINGANG
        Max. PV-Eingangsleistung pro MPPT499.5 kWp
        MPPT-Spannungsbereich500 ~ 1500 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker6 / 5
        Max. Eingangskurzschlussstrom pro MPPT115 A


    • AC-AUSGANG
        Nominalausgangsleistung333 kW
        AC-Nennspannung3 / PE, 800 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        1225 x 825.5 x 369.1 mm

        Nettogewicht< 130 kg
        KühlkonzeptIntelligente Kühlung


  • X3-GRD-350K-HV
    • PV-EINGANG
        Max. PV input power per MPPT525 kWp
        MPPT-Spannungsbereich500 ~ 1500 V
        Anzahl der MPP-Tracker / Anzahl der Strings pro MPP-Tracker6 / 5
        Max. Eingangskurzschlussstrom pro MPPT115 A


    • AC-AUSGANG
        Nominalausgangsleistung350 kW
        AC-Nennspannung3 / PE, 800 V


    • ALLGEMEIN
        SchutzklasseIP66
        Abmessungen (B × H × T)

        1225 x 825.5 x 369.1 mm

        Nettogewicht< 130 kg
        KühlkonzeptIntelligente Kühlung
